ANEXO INCENDIOS ALPHA

METODOLOGÍAS PARA LA EXTINCIÓN DE VEHÍCULOS EN LA VÍA PÚBLICA
INCENDIOS ALPHA SE ACUDE CON TANQUE LIGERO

Como consecuencia de una intensificación de incendios en vehículos estacionados en la vía pública cuyo origen o inicio del incendio coincidía con el nombre de incendio provocado, premeditación, gamberrismo o acto vandálico, se plantearon diferentes alternativas y estrategias de intervención para conseguir mayor rapidez en la maniobra de extinción y movilidad especialmente en incendios múltiples en automóviles.

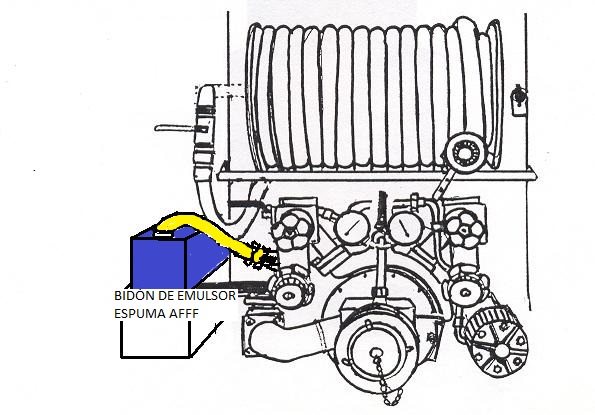

 Una de las mejoras fue la de  adaptar un soporte junto a la bomba, donde va alojado un bidón de emulsor de espuma AFFF junto con la manguereta de aspiración, por lo que la dotación del vehículo se dedicaría a instalar líneas de ataque mientras el mismo conductor al abrir el paso del agua solo tenía que abrir la llave del dosificador de la bomba para que por la manguera saliera la mezcla espumosa en forma de aditivo al agua o en forma de espuma según el tipo de lanza utilizado.

De las diferentes propuestas que surgieron sobre el tipo de vehículo a enviar al servicio, un Tanque Ligero o un Tanque Pesado o dos Tanques Ligeros etc. Cual podía ser la respuesta idónea para extinguir incendios provocados en vehículos en vía pública. Que método de intervención emplear ?, que estrategia había que seguir cuando se trata de uno o de varios automóviles en llamas. De los muchos criterios que se expusieron paso a exponer uno de ellos así como su planteamiento.

La ficha itinerario con la que se guía al conductor para acudir a la dirección donde está quemando el coche, distingue entre otras cosas, si el lugar donde se acude se trata de una calle estrecha o de una calle ancha.

Al igual que en otro tipo de salidas por incendio esta información junto con los datos que obtenga el telefonista determinara el enviar al lugar un Tanque Ligero o un Tanque Pesado, dos Tanques Ligeros o Toda la Salida.

 Se puede afirmar que todos los incendios de NIVEL 2 y la mayoría de incendios de NIVEL 3  que se produzcan en un automóvil al exterior, se apagarán con una sola línea de 25 empleando únicamente agua como agente extintor.

 No obstante la proximidad de otros vehículos, una difícil accesibilidad o según el lugar o el entorno donde se encuentre el vehículo que quema, con derrames de carburante en calles con pendientes pronunciadas, la voracidad de las llamas, el viento, etc. puede ser conveniente la instalación de una segunda línea de ataque por si fuera necesario rematar la acción de la primera.

 Pero cual puede ser la autonomía?, cuanta agua hará falta ?.., y si se precisa espuma, cuanta espuma podremos utilizar?.., de cuanto tiempo disponemos si la Salida la ALPHA como sabemos se compone de. . . Un TANQUE PESADO. . . .  o en calles estrechas un TANQUE LIGERO

SALIDA ALPHA –

Extinción de incendios de automóviles al exterior, en: CALLE ESTRECHA acude al lugar un TANQUE LIGERO

TANQUE LIGERO  (únicamente se ha de enviar al T.L. a calles estrechas o de difícil acceso )

 Su depósito  de agua contiene 1000 litros

 Dispone de cuatro bidones de emulsor espumante que suman unos 80 litros

 La pistola difusora de 25 a 7 bars descarga de 100 a 140 l/min según modelo y posición de chorro.

 Dispone de una lanza de espuma de baja expansión B-2, de 45m/m a 7 bars descarga 200 l/min.

SALIDA ALPHA .-

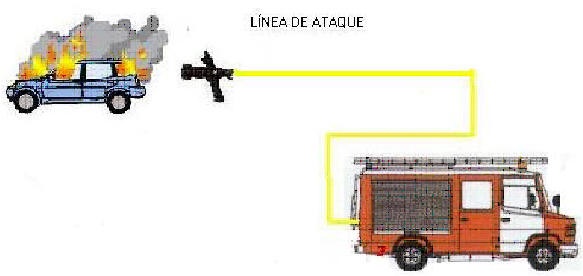

 EXTINCIÓN DE UN INCENDIO NIVEL 2 o NIVEL 3 CON  UNA LÍNEA DE 25,  agente extintor  AGUA

 Una línea de ataque, un  punto de ataque con pistola difusora de 25 chorro de agua difuminado

 Autonomía prevista para una intervención de incendio nivel 3 en vehículos al exterior

 Atacando con una pistola difusora de 25 agente extintor agua solo, supondrá un consumo por minuto de

 Agua:     100 litros       (100 litro/min. caudal de descarga redondeado de la pistola difusora.)

 Autonomía de la intervención (durante cuanto tiempo se podrá prolongar el ataque)

 Depósito de agua del T.L. 1.000 litros: si descarga 100 litros/minuto =  se vaciará en 10 minutos

 El incendio se podrá atacar durante unos 10 minutos sin interrupción (solo con agua)

  SALIDA ALPHA .-

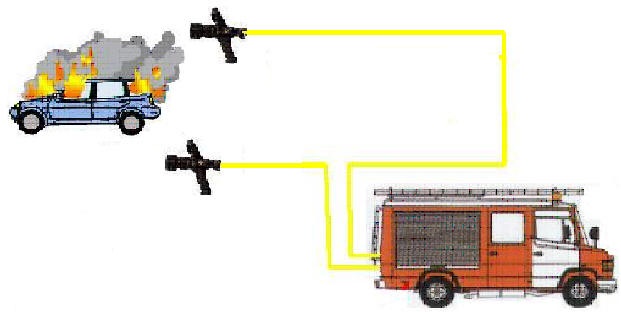

EXTINCIÓN DE UN INCENDIO NIVEL 3 con  DOS LÍNEAS DE 25 m/m agente extintor AGUA y AFFF como aditivo emulsor de pelicula flotante sobre el agua

Hay pequeños derrames, se propaga o se puede propagar al entorno,  interesa rápida extinción. Dos puntos de ataque simultáneos , dos pistolas difusoras de 25 utilizando emulsor AFFF como aditivo

Atacando con dos pistolas difusoras de 25m/m con AFFF supondrán un consumo por minuto de

 Agua:      200 litros/min. . . . . . . .  100 l/min. descarga una pistola y 100 l/min la otra pistola

 Espumante al 3%: 6 litros/min . .   3 l/min de emulsor que proporciona a cada una de las pistolas

Autonomía prevista de la intervención

 Depósito de agua del T.L. . . .  1000 litros: descargando 200 l/min se vaciara en 5 minutos

 Bidones de espuma 4 que suman 80 litros. . . Espuma 6 litros/min x 5 minutos = se consumen 30 litros ( de los 80 litros solo se consumen 30  = quedarán 50 litros que no se podrán utilizar a menos que se localice un punto de alimentación de agua)

 Resumen, a los 5 minutos nos habremos quedado sin agua y nos sobrarán 50 litros de emulsor AFFF

 El resultado será un agua espumosa o espuma de expansión 1:1 que aumenta visiblemente las propiedades del agua en la extinción por una película flotante AFFF actuando como un aditivo.

 SALIDA ALPHA .-

EXTINCIÓN DE UN INCENDIO NIVEL 4   hay importante derrame de combustible que propaga el incendio al entorno, o hay personas atrapadas

 EXTINCIÓN INCENDIO  NIVEL 4 EMPLEANDO DOS PUNTOS DE ATAQUE, UNO CON PISTOLA DE 25 Y  EL OTRO UNA LÍNEA DE ESPUMA CON LANZA DE BAJA EXPANSIÓN  de 45 m/m B-2

 Atacando con línea y una pistola difusora de 25 m/m y una lanza B-2 con línea de 45 m/m el  consumo l/minuto será

 Agua . . . . . . . .      300 litros/min . . . (100 l/min. de la pistola y 200 l/min de la lanza B-2)

 Espumante al 3%- . 9 litros/min        (3 l/min de la pistola y 6 l/min de la lanza B-2

 Autonomía de la intervención, durante cuanto tiempo se podrá prolongar el ataque

 Depósito de agua del T.L . . . . .1000 litros : 300 l/min = 3,33 minutos

 Bidones de espuma. . . . . . . . .  Espuma 9 litros x 3.33 minutos = 30 litros y quedarán ( 80 litros-30 gastados =   quedarán sin poderse usar 50 litros de emulsor

 Resumen, a los 3,34 minutos nos habremos quedado sin agua en el T.L. y nos sobrarán 50 litros de espumante

 El resultado serán, unos 6500 litros de espuma de baja expansión 1:7 aprox. que tendrá las propiedades selladoras y formadoras de película flotante característica de la espuma AFFF



Para realizar esta maniobra de ataque con un Tanque Ligero se ha de tener un hidrante cerca o ha de estar en camino un vehículo de refuerzo, Se expone como referencia comparativa para valorar la misma situación habiendo acudido al lugar con un Tanque Pesado

 INCENDIOS ALPHA SE ACUDE CON TANQUE PESADO

SALIDA ALPHA

Extinción de incendios de vehículos al exterior, acude al lugar un TANQUE PESADO

 TANQUE PESADO

 Su depósito de agua contiene 3000 litros

 Dispone de de cuatro bidones de emulsor espumante que suman 80 litros

 La pistola difusora de 25m/m a 7 bars descarga de 100 a 140 litros/minuto según modelo y posición del chorro.

 Dispone de DOS lanzas de espuma de baja expansión B-2 a 7 bars descargan 200 l/min

SALIDA ALPHA.-

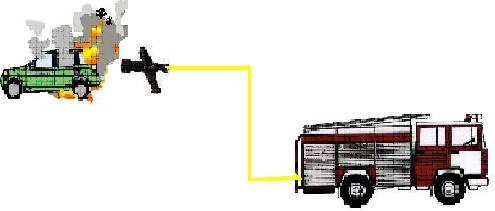

EXTINCIÓN DE INCENDIO NIVEL 2 O 3 CON UNA LÍNEA DE 25, agente extintor AGUA

Una línea de ataque, un punto de ataque con pistola difusora de 25 chorro de agua difuminado

Ejemplo de autonomía para una intervención por incendio de nivel 3 en vehículos al exterior

Atacando con una pistola difusora de 25 solo con agua, supondrá un consumo por minuto de

Agua :   100 litros (100 litros/min. caudal de descarga aproximado de la pistola difusora

Autonomía de la intervención (durante cuanto tiempo se podrá prolongar el ataque )

Depósito de agua del Tanque Pesado 3.000 litros: 100 litros/minuto = 30 minutos

El incendio se podrá atacar durante media hora sin interrupción (un punto de ataque solo con agua)

SALIDA ALPHA.-

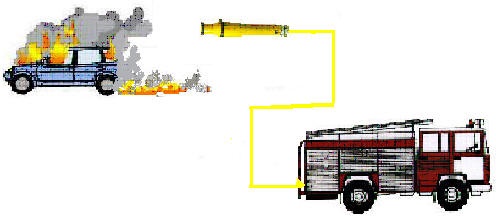

EXTINCIÓN DE INCENDIO NIVEL 3 CON ESPUMA UNA LÍNEA DE 45 CON  LANZA DE ESPUMA B-2

Autonomía atacando con una línea de 45 y lanza de espuma B-2 el consumo minuto será de

Agua :   200 litros ( 200 litros minuto caudal nominal de la lanza B-2

Depósito de Agua 3000 litros descargando 200 litros/minuto nos quedaremos sin agua en 15 minutos

Espuma, el Tanque Pesado lleva 4 bidones de emulsor que suman 80 litros

Emulsor consumido al 3%, será de 6 litros/minuto x 13,33 minutos=79,98 litros, densidad de aplicación 200l/min

Autonomía de la intervención, utilizando una sola línea de ataque con espuma se podrá atacar durante 13 minutos y se acabará el agua.

SALIDA ALPHA.-

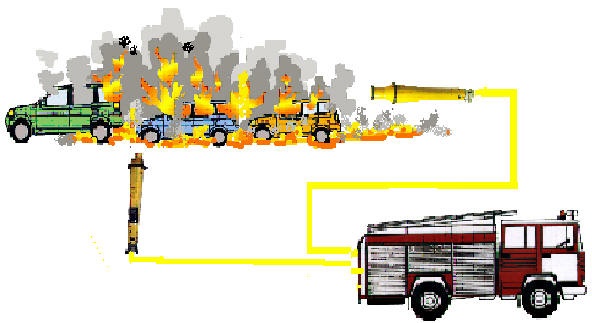

EXTINCIÓN DE INCENDIO NIVEL 4 CON ESPUMA DOS LÍNEAS DE ATAQUE, DOS LANZAS ESPUMA B-2

Autonomía atacando con dos líneas de 45 y lanzas B-2 el consumo será

Agua : 400 litros ( 200 l/min de cada una de las lanzas B-2)

Emulsor al 3%: 12 litros ( 6 l/min de cada una de las lanzas B-2 )

Autonomía de la intervención, dos líneas de ataque de 45 con lanzas B-2

Deposito de agua 3000 litros descargando 400 l/min , 3000:400= 7,5 minutos

Bidones que suman 80 litros de emulsor descargando 12 l/min X 6,666 = 79,92 litros gastados

Autonomía de la intervención, durante casi 7 minutos se atacará el fuego con una intensidad de aplicación de 400 l/min.  ( el mismo tiempo como si se atacará con una sola línea de 45 empleando únicamente agua)

El resultado con una o dos lanzas serán de 21000 litros de espuma de expansión 1:7 aprox. que tendrá las propiedades selladoras y formadoras de película flotante características de la espuma AFFF

Todos los Tanques Pesados (en Barcelona) disponen de dos lanzas de espuma B-2 y cuatro bidones de emulsor, lo que garantiza que en caso necesario toda el agua de su depósito saldrá transformada en espuma directa de bomba a través del proporcionador de la misma o utilizando el hidro mezclador Z-2

NOTA: En 1990 Bomberos de Barcelona optó por equipar todos sus camiones cisterna contraincendios con bidones del líquido emulsor AFFF formador de película flotante y poseedor de  múltiples aplicaciones y niveles de expansión, con aguas potables, duras o saladas.

Una imagen de las propiedades de este emulsor empleándolo como aditivo (el contenido del botijo era agua y un 25% de AFFF)

https://youtu.be/7dy2nfZia58
