INCENDIOS CHARLIE

El incendio Charlie corresponde a un incendio en fase de propagación, donde el aviso la indicación del comunicante no se refiere a que queman cosas u objetos concretos, sino más bien identifica  el incendio como UN LUGAR EN LLAMAS.

Por ejemplo, el comunicante por teléfono certifica . . .

-salen llamas por la puerta de una habitación

-salen llamas por la ventana de un piso

-sale mucho humo de un parking

-hay fuego en un almacén de ropa

-sale mucho humo de una fábrica

-está quemando una zona de bosque

-La información de entrada presupone que se trata de un incendio de gravedad superior a los ejemplos expuestos en los Tipo de incendio Alpha y el Tipo de incendio Bravo

-La Alarma CHARLIE identifica incendio voraz en fase de propagación y puede darse en INTERIORES, o al EXTERIOR en CALLES ESTRECHAS, en SÓTANOS, en PLANTAS BAJAS o en PLANTAS ELEVADAS por lo que ampliando esta información se podrá determinar. Que vehículos han de componer una SALIDA CHARLIE, que salga o no el vehículo Escalera o el vehículo Snorkel, y si al lugar donde se acude corresponde a calles estrechas.

GRAFICO INCENDIOS CHARLIE

incendios charlie

VIVIENDAS               PARKING          ALMACÉN               FÁBRICA           BOSQUE

EJEMPLO SALIDA CHARLIE (normal, toda la salida )

Incendio en un piso, en un EDIFICIO DE VIVIENDAS U OFICINAS

Incendio en el ALMACÉN de una INDUSTRIA o de un COMERCIO

Incendio en un APARCAMIENTO situado en los BAJOS UN EDIFICIO

Incendio en un BARCO EN EL PUERTO

GRÁFICO SALIDA CHARLIE ( TODA LA SALIDA )

Salida Charlie

Si a la SALIDA CHARLIE, se añade CALLES ESTRECHAS, supone que los vehículos grandes tendrán dificultades para pasar, por lo que al lugar se enviaran una salida compuesta por vehículos más pequeños.

GRÁFICO SALIDA CHARLIE ( CALLES ESTRECHAS )

Charlie calles estrechas

Si a la SALIDA CHARLIE, se le añade PLANTAS BAJAS, quiere decir que no ha de salir el vehículo escalera

GRÁFICO SALIDA CHARLIE PLANTAS BAJAS (en principio no sale la Escalera)

Incendio en TÚNELES o ESTACIONES del METRO, FF.CC. o de la R.E.N.F.E.
Incendio en APARCAMIENTO SIN EDIFICO ENCIMA
Incendio en NAVES DE UNA SOLA PLANTA
Incendio en EL BOSQUE (tanque rural 4×4)

UNA SALIDA CHARLIE (toda la salida) consta de cuatro vehículos (año 1992)

-UN TANQUE LIGERO       -MANDO CHARLIE (OFICIAL) Y UN MANDO ALPHA ( CABO)
-UN TANQUE PESADO      -MANDO BRAVO (SARGENTO)
-UNA ESCALERA                 -MANDO ALPHA (CABO)
-UNA AMBULANCIA          -TÉCNICO MEDIO SANITARIO – T.M.S.

EQUIPOS QUE COMPONEN LA DOTACIÓN DE UNA SALIDA CHARLIE

El personal que compone la dotación del vehículo, se distribuye en parejas, dos bomberos forman un Equipo para desarrollar una función y siempre que esta suponga un riesgo.
Siempre habrá un segundo Equipo dispuesto para completar la acción de los primeros, para ayudar, para reforzar, sustituir o rescatar al primer equipo.

TANQUE LIGERO         – 2 EQUIPOS COMPONEN LA DOTACIÓN DEL T.L.
Tanque Pesado           -2 EQUIPOS componen la dotación del T.P.
Escalera                        -1 EQUIPO dotación de la Escalera
Ambulancia                 -1 EQUIPO dotación de la Ambulancia

La mayoría de incendios Charlie serán resueltos sin más consecuencias por los Equipos que forman la dotación del Tanque Ligero, no obstante al producirse en el interior de un edificio, los equipos que forman la dotación del Tanque Pesado, se equiparán para resolver las prioridades o completar las acciones iniciadas por la dotación del T.L.

Una salida Charlie, a la llegada al lugar del siniestro, se puede encontrar con cuatro diferentes niveles de importancia Nivel 1, Nivel 2, Nivel 3, Nivel 4, cuatro situaciones que merecerán además de la instalación de ataque, instalaciones de alimentación e incluso solicitar ayuda

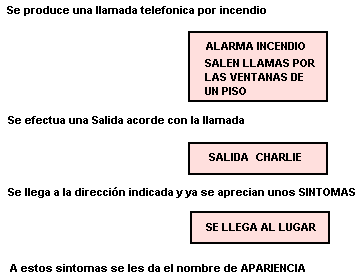

LLAMADA POR INCENDIO EN UN LUGAR
EJEMPLO: SALEN LLAMAS POR LAS VENTANAS DE UN PISO

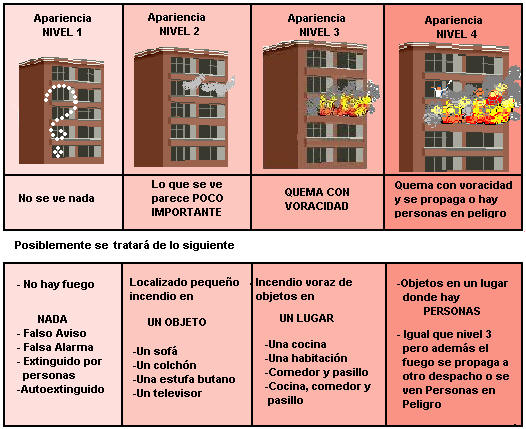

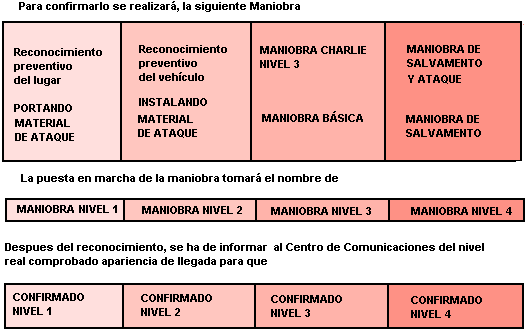

TABLA CHARLIE

MANIOBRA NIVEL 3 CHARLIE EQUIVALE A LA MANIOBRA BÁSICA

Se ven salir llamas por las ventanas de un piso ( Maniobra nivel 3 en Plantas Elevadas )

Como se ha podido ver, de los cuatro niveles de incendio que se describen en la Tabla Charlie, el incendio nivel 3 es el más representativo y el que demanda una rápida y coordinada acción de la dotación o dotaciones, para salvar personas, para evitar que el incendio se propague y para extinguir el incendio con seguridad en el menor tiempo posible.

En los ejemplos que se exponen para las Salidas Alpha, Bravo, Charlie o Delta, por lógica se ha elegido siempre el nivel 3 (incendio voraz en fase de propagación) como el incendio tipo a combatir desarrollando la maniobra que se expone en la columna NIVEL 3.

En este caso, el ejemplo trata de un incendio en el interior de un edificio: del que se ven salir llamas por las ventanas ( Salida Charlie ) y que al llegar al lugar, se encuentran con un incendio voraz en la cocina que se ha propagado por el pasillo al comedor y está prendiendo otra habitación. (Charlie Apariencia nivel 3) por lo que le corresponde una Maniobra nivel 3

MISIÓN ASIGNADA AL TANQUE LIGERO

El Tanque Ligero, la dotación del primer vehículo que llega al lugar, tiene la misión de realizar un Reconocimiento del lugar con la misión de Salvamento y Ataque, para ello se reparten funciones, medios y herramientas para efectuar una maniobra de acceso y de primer ataque, con el objetivo de Localizar, Confinar y Extinguir el foco del fuego

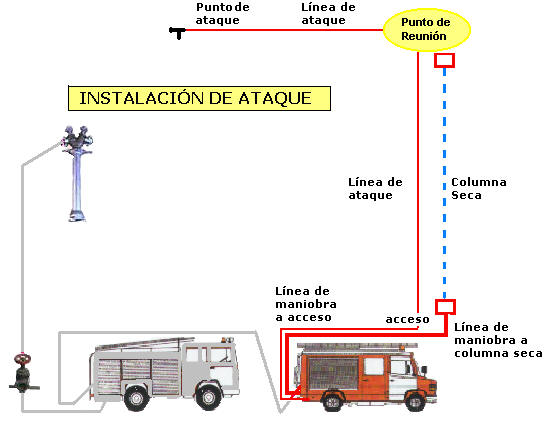

MANIOBRA A REALIZAR POR LA DOTACIÓN DEL TANQUE LIGERO

FUNCIÓN ASIGNADA A LA DOTACIÓN DEL T.L. . . . a la llegada


TANQUE LIGERO Maniobra nivel 3 en Plantas Elevadas

QUE TIENEN QUE HACER
QUE HAN DE COGER DEL TANQUE LIGERO para realizar su Función

-Mando Charlie (Oficial)
-Linterna y Walkie: Hacer una valoración rápida de lo que ocurre para mandar la acción que considere prioritaria (después pasa a mando exterior )
En contacto walkie con mando Bravo del T.P.(Sargento

EQUIPO INSTALADOR

-Mando Alpha ( Cabo)
-Equipo de respiración autónomo- Capucha + Walkie + Linterna: Acude al punto de reunión, dirige al bombero instalador a bajar la primera manguera
-Bombero Instalador -Dos mangueras de ataque + Cuerda mosquetón: Se encarga de instalar la línea de ataque desde el punto de reunión hasta el acceso. Termina su tarea pidiendo agua al bombero conductor

EQUIPO RESCATE ATAQUE

-Bombero Portalanzas 1
-Equipo de respiración autónomo-Capucha + bolsa de portalanzas que incluye ( Manguera de ataque, Pistola difusora, Linterna, Reducción a 25, Maceta, Escarpa)

-Bombero Portalanzas 2 Electricista ( no tiene que ser necesariamente electricista)
Acude al punto de reunión, monta la línea de ataque
-Equipo de respiración autónomo-Capucha + Linterna
Acude al punto de reunión, monta la línea de ataque

Esta es la dotación mínima de personal necesaria que ha de acudir con el Tanque Ligero a incendios Charlie de nivel 3, (ver resumen de la maniobra básica 2014 en www.zapater.org)

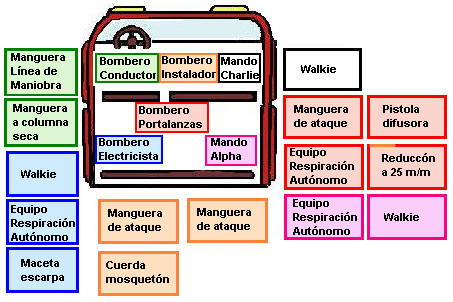

DISTRIBUCIÓN DE MEDIOS PARA LOS COMPONENTES DE LA DOTACIÓN DEL TANQUE LIGERO (QUE HAN DE COGER) PARA REALIZAR LA MANIOBRA NIVEL 3

DISTRIBUCIÓN DE MEDIOS DOTACIÓN DEL TANQUE LIGERO

MANIOBRA NIVEL 3 EN INTERIORES
La descripción de la función de la dotación, así como la distribución de medios entre el personal deberá adaptarse al número de bomberos que realmente compongan la dotación, si bien es conveniente que cuando un equipo este actuando en un interior, otro equipo este disponible para ayuda, refuerzo, relevo y en especial para rescate

MISIÓN ASIGNADA AL TANQUE PESADO.

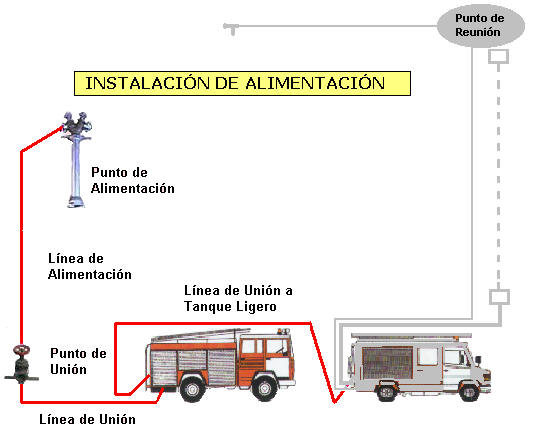

El Tanque Pesado, la dotación del segundo vehículo que llega al lugar, tiene la misión de la alimentación de agua, primero al Tanque Ligero y después al Tanque Pesado, lo que realizaran entre el bombero alimentador y el conductor del Tanque Pesado.

A los otros dos bomberos del Tanque Pesado se les denomina EQUIPO PRIORIDAD dado que su función es la complementar la maniobra iniciada por la dotación del Tanque Ligero o acudir a rescatar a estos, por lo que equipados con E.P.R. estarán disponibles para adaptarse a la prioridad que se determine vía walkie, entre el mando Charlie del Tanque Ligero que en ese momento se encuentra en el interior (en el Punto de Reunión) y el Mando Bravo del Tanque Pesado (mando exterior) por ejemplo:

-PRIORIDAD RESCATE (Se determina dar prioridad al Rescate de vecinos atrapados en la escalera vecinal)
El equipo prioridad del T.P. acude al punto de reunión equipados con E.P.R. , linterna, capuchas de salvamento y maceta y escarpa
Harán una revisión de escalera vecinal en operaciones de ventilación de humos o localización de personas

-PRIORIDAD ABRIR ACCESOS ( Los Portalanzas del T.L. se encuentran con una puerta blindada que se resiste a la maceta y escarpa)
El equipo prioridad del T.P. acude al punto de reunión equipados con E.P.R., linterna , capucha de salvamento, abrepuertas hidráulico, mallo y parpalína

-PRIORIDAD SEGUNDA INSTALACIÓN DE ATAQUE ( Se considera necesaria una segunda instalación de ataque)
El equipo prioridad del T.P. harán la función de bombero portalanzas y de bombero instalador instalando la segunda línea de ataque que se solicita.

-PRIORIDAD ALIMENTACIÓN.– ( No se observa riesgos especiales pero se prevé la falta de agua ) Uno de los bomberos Prioridad ayudará al bombero alimentador y al conductor a realizar la instalación de alimentación

-PRIORIDAD MÚLTIPLE.– (Ejemplo: Rescate y además segunda línea de ataque )
Los bomberos Prioridad forman un equipo con función de Rescate acudiendo con una línea de ataque
Como se puede ver la misión del equipo prioridad del T.P. consistirá en acudir siempre equipados con E.P.R. y con los medios necesarios para solucionar una situación detectada en el lugar del siniestro por la dotación del T.L. y que por sus características o riesgo se considera de primera necesidad o sea PRIORITARIA

MANIOBRA A REALIZAR POR LA DOTACIÓN DEL TANQUE PESADO

FUNCIÓN ASIGNADA A LA DOTACIÓN DEL TANQUE PESADO. . . a la llegada
TANQUE PESADO
DOTACIÓN QUE HAN DE COGER DEL TANQUE PESADO y QUE TIENEN QUE HACER

EL EQUIPO E.P.R. -Walkie + Linterna
-Control de exterior a la escucha
-Contacto vía walkie con el Mando Charlie (Oficial) en el interior para determinar cual ha de ser la acción prioritaria a realizar por la dotación del T.P.

EL MANDO Mando Bravo (Sargento) -Walkie + Linterna
-Control de exterior (después cambia su lugar con el mando Charlie (Oficial)
-Estará en contacto vía walkie con el Mando Charlie (Oficial) para determinar cual es la acción prioritaria a realizar por la dotación del T.P.

EQUIPO PRIORIDAD Formado por el Bombero Prioridad 1 y Bombero Prioridad 2
-Estarán atentos a coger el material que se determine para realizar la función que manden como de primera necesidad o prioritaria
-Adaptaran su función a la acción prioritaria que determine el mando del TP

EQUIPO ALIMENTADOR Formado por el Bombero Alimentador y el Bombero Conductor del Tanque Pesado
-Mangueras de 70: con las que realizar

Instalación o línea de alimentación desde el Tanque Pesado al Tanque Ligero y

Instalación o línea de alimentación desde un hidrante al Tanque Pesado.

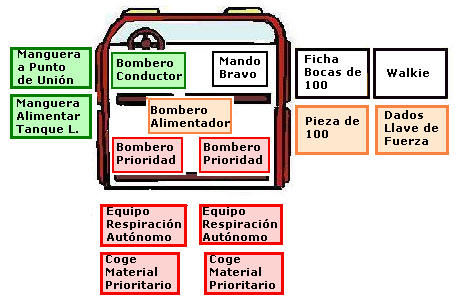

DISTRIBUCIÓN DE MEDIOS PARA LOS COMPONENTES DE LA DOTACIÓN DEL TANQUE PESADO PARA REALIZAR LA MANIOBRA NIVEL 3

MISIÓN ASIGNADA AL VEHÍCULO ESCALERA

La principal misión del vehículo Escalera, es el Salvamento y el Rescate de personas en situación apurada, también permite el acceso y ataque por el exterior, si bien el mando Alpha de la Escalera en contacto con el mando exterior Bravo y el mando Charlie, decidirán cual es la acción prioritaria del lugar y del momento.

ESCALERA O SNORKEL FUNCIÓN ASIGNADA A LA DOTACIÓN

DOTACIÓN QUE HA DE COGER DE LA ESCALERA,  QUE TIENE QUE HACER

Mando Alpha (Cabo) -Walkie y linterna: Contacto vía walkie con el mando Charlie (Oficial) y contacto con mando Bravo (Sargento) al exterior

Bombero Conductor -Elige el mejor emplazamiento del vehículo para realizar la acción que se considere prioritaria por el exterior
EQUIPO de SALVAMENTO de RESCATE y/o de ATAQUE por el exterior

Formado por Mando Alpha
Bombero Escalera -El material que se necesite para realizar la función que manden como de primera necesidad o prioritaria

-Adaptarán su función a la acción prioritaria

-PRIORIDAD SALVAMENTO (Se determina dar prioridad al Salvamento)
Corresponde únicamente en emplazar la Manta de Salvamento en la vertical del posible precipitado
-PRIORIDAD RESCATE ( Hay personas en peligro que precisan ser rescatadas Emplazar la escalera y dirigir la cesta hasta la planta donde se encuentran las personas a rescatar
-PRIORIDAD ATAQUE EXTERIOR
El Ataque exterior consiste en atacar o en contener la propagación vertical por el exterior.
El Ataque exterior directo, se realizará únicamente si este ha sido confirmado por el equipo de ataque interior o por el mando Charlie

-PRIORIDAD MÚLTIPLE.- ( Rescate y Ataque ) Puede ser una operación de Rescate con línea de agua de protección para las personas que se están rescatando

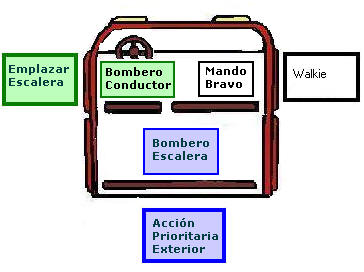

DISTRIBUCIÓN DE MEDIOS PARA LA DOTACIÓN DE LA ESCALERA

MISIÓN ASIGNADA A LA AMBULANCIA. . . a la llegada

La Ambulancia no tiene una misión asignada en la maniobra nivel 3, si bien en el primer momento a la llegada, la ausencia de personas a tratar, permitirá que el bombero de la ambulancia colabore en tareas de exterior sin perder de vista la Ambulancia ni el mando Bravo exterior.
En el mismo sentido y en ese primer momento, el conductor de la Ambulancia puede ser el enlace entre el Centro de Comunicaciones y el mando exterior, que vía walkie está en contacto con el mando interior.
La misión de la Ambulancia es la de auxiliar y atender a los bomberos y a las personas afectadas por el siniestro, estabilizar sus constantes vitales y si es preciso, trasladarlos a un centro médico.

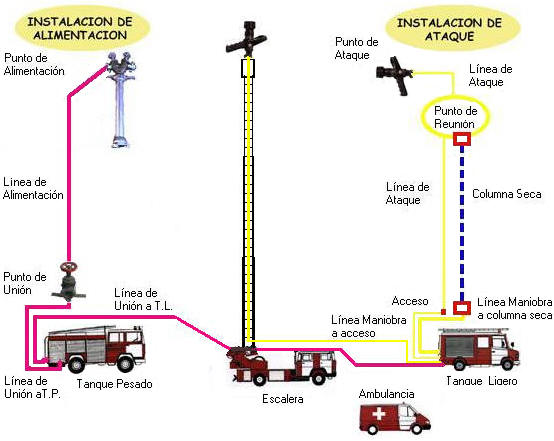

GRÁFICO COMPLETO DE LA MANIOBRA CHARLIE NIVEL 3

NOTA .-

Una línea de ataque de 25 m/m supone un consumo de agua de unos 100 l/minlo que indica que el tanque ligero dispone de agua para 10 minutos y sumando los 3000 litros de agua del tanque pesado hay entre los dos, agua para unos 40 minutos.

Una línea de ataque de 45 m/m supone un consumo de agua de unos 400 l/min lo que indica que el tanque ligero dispondrá de agua para 2,5 minutos y sumándole los 3000 litros del tanque pesado, hay entre los dos, agua para unos 10 minutos

En principio (salvo que la ficha indique hidrantes alejados o de inicio se instalen varias líneas de ataque) la alimentación no se  considerara prioritaria siendo suficiente destinar a ese fin a un solo bombero ayudado, eso sí, por el conductor del tanque pesado

La maniobra charlie nivel 3 fue actualizada en el año 2002 y ya consta en www.zapater.org como MANIOBRA BÁSICA 2014
